概述：组织结构图以图形方式表示组织的管理结构。Office2007中，通过使用 SmartArt 图形，您可以创建组织结构图并将其包括在工作表、演示文稿或文档中。要使您的 SmartArt 图形快速具有设计师水准的美观程度，可以更改颜色或对组织结构图应用 SmartArt 样式。您还可以添加效果，如发光、柔化边缘或三维效果。在 Office PowerPoint 2007 演示文稿中，您可以向组织结构图添加动画效果。 现以word2007为例介绍组织结构图的创建。

创建组织结构图

在“插入”选项卡的“插图”组中，单击“SmartArt”。

在“选择 SmartArt 图形”库中，单击“层次结构”，接着单击一种组织结构图布局（如“组织结构图”），然后单击“确定”。

为获得最佳效果，在添加了需要的所有形状之后，单击 SmartArt 图形中的一个形状，然后键入文本。可以选中组织结构图后直接输入文本，也可以单击“文本窗格”中的“[文本]”，然后键入文本。

向组织结构图添加形状

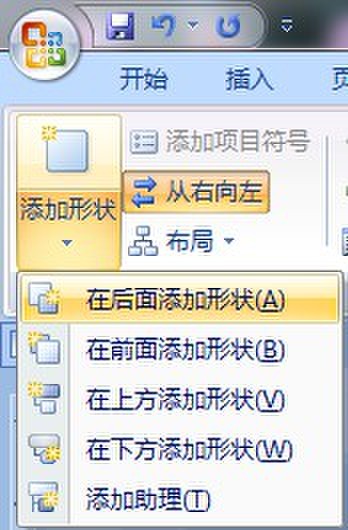

单击要向其添加形状的 SmartArt 图形。单击最接近新形状的添加位置的现有形状。在“SmartArt 工具”下的“设计”选项卡上，单击“创建图形”组中“添加形状”旁的箭头，然后根据实际需要选择“在后面添加形状”“在前面添加形状”“在上方添加形状”和 “添加助理”等选项。

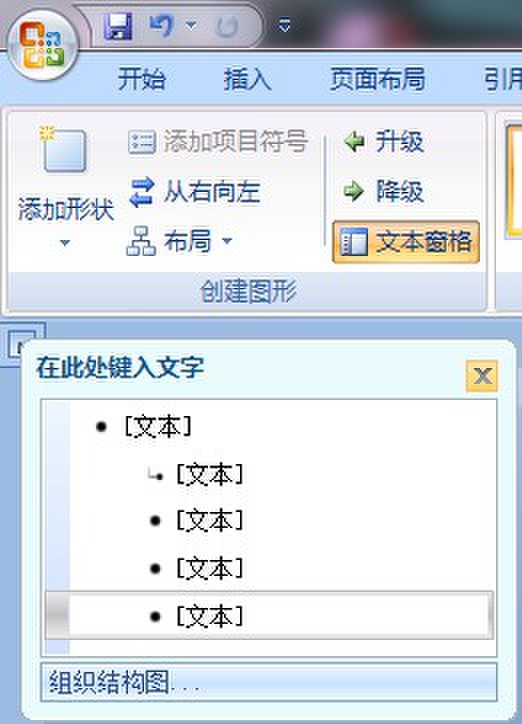

若要从“文本”窗格中添加形状，请将光标放在要添加形状的文本的开始。键入想要在新形状中显示的文本，按 Enter，然后按 Tab 以缩进新形状，或者按 Shift+Tab 以逆向缩进。若要添加助手形状，在选中“文本”窗格中的助手形状时按 Enter。

更改组织结构图的布局

单击组织结构图中要对其应用布局的形状。“SmartArt 工具”下的“设计”选项卡上，单击“创建图形”组中的“布局”，然后可以选择“标准”“两边悬挂”“左悬挂”“右悬挂”等选项

                        标准                                   两边悬挂                   左悬挂                 右悬挂

更改组织结构图的颜色

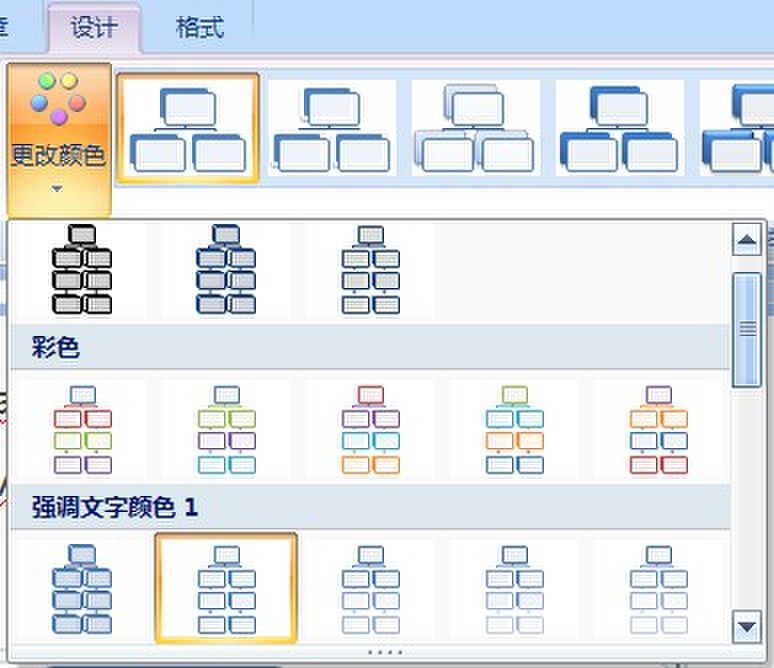

单击要更改其颜色的 SmartArt 图形。在“SmartArt 工具”下的“设计”选项卡上，单击“SmartArt 样式”组中的“更改颜色”。单击所需的颜色组合。
